【制作方法】

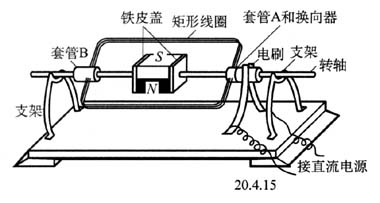

　　1．磁铁部分：用1毫米厚的铁皮做二个20×20×5毫米³的铁皮盖，盖底中心钻一个直径1．6毫米的孔，如图20．4－14所示。把30×20×20毫米³的条形磁铁（磁极方向见图20．4－15）的两端嵌进铁皮盖中。将两段直径1．6毫米长12毫米的铁丝，分别插入铁皮盖中间的孔中，用胶粘住；两铁丝的另一端分别插入套管A、B直径1．8毫米的孔中。模型如图20．4－15所示。

　　2．转子部分：

　　转子部分包括矩形线圈、套管B、套管A和换向器、转轴。套管B直径6毫米，长20毫米，用硬塑料棒或其他轻便材料制作，右端面中心钻有直径1．8毫米深4毫米的孔，左端面中心钻有直径1．6毫米深4毫米的孔，套管B的侧面中心沿径向钻直径3毫米的通孔，矩形线圈的导线从孔中穿过。套管B的左端插入直径1．6毫米、长2厘米的铁丝，用胶粘住。套管A的直径和材料与B相同，长度为30毫米，左端面中心钻有直径1．8毫米深4毫米的孔，在侧面距左端面10毫米处沿径向也钻有直径3毫米的通孔，矩形线圈的导线从孔中穿过。套管A的右端面中心钻一直径1．6毫米深4毫米的孔，把直径1．6毫米、长2厘米的铁丝插入孔内粘牢。套管A的右半部侧面用胶粘好两个半圆形铜环，铜环间有一定宽度的缝隙，这就是电动机的换向器部分。矩形线圈是用直径0．6毫米的铜导线穿过套管A、B的侧孔绕制成的，其尺寸为60×45毫米²，匝数为4匝，绕好后用线扎紧即成。

　　电刷、支架等的制作同前所述。

【使用方法】

　　把电刷的两极引线接到4．5－6伏在流电源上，通电时磁铁不动（磁铁的两根轴只是在套管A、B的孔中滑动），而矩形线圈则围绕磁铁转动。
